输入特性

在当前所选接口无信号输入时自动扫描视频输入源可手动选择视频输入源

当视频输入源变化时，自动选择相关联或内嵌的音频可手动选择音频输入源

支持选择视频输入源的十字交叉设备

输入视频最高支持 2048×2160 分辨率

VGA 和分量信号相关的特性12-bit ADC

支持 RGB 和 YCbCr（YUV）的色彩空间

支持分离同步、复合同步、绿嵌入同步（SOG）、亮度嵌入同步（SOY）

支持 DMT/CEA/CVT/GTF 视频时序

对输入信号 1:1 采样时，最高像素率可达

对像素率超过 165MHz 的输入信号，自动使用水平子采样的方式（可能会损失画面质量，同远宏方并不推荐）

自动检测 RGB & YCbCr 的色彩空间

自动或手动调节采样相位

自动水平对齐

支持自定义的视频时序

支持 CVT/GTF 时序标准的自定义视频分辨率

HDMI 信号相关的特性

225MHz HDMI 接收器

自适应 HDMI 均衡器，HDMI 传输距离最长可达 30 米

支持自定义的 EDID

支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

支持全比色法

支持 8/10/12-bit 色彩深度

支持 RGB 4:4:4，YCbCr 4:4:4，YCbCr 4:2:2 的色彩采样

支持 8 通道的 IES60958/IEC61937 标准的音频流

支持提取音频格式信息和通道状态数据

支持提取视频时序信息

支持提取 3D 格式信息

支持提取 Sony/Canon DSLR 的时间码

支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

采集格式

采集信号分辨率最高可支持 2048×2160 像素

采集帧率最高可支持 144fps（实际采集帧率可能会受限于 PCIe 带宽，对于更高的画面分辨率，即1280×1024 以上分辨

率，实际采集帧率可能会受限于板载视频处理硬件的像素时脉，即1920×1080 分辨率可达到的最大的帧率约为 80fps）

支持 4:2:0 8-bit 采集格式: NV12、I420、YV12

支持 4:2:2 8-bit 采集格式: YUY2、YUYV、UYVY

支持 4:4:4 8-bit 采集格式: V308、IYU2、V408、BGR24、BGR32

支持 4:4:4 10-bit 采集格式: V410、Y410

可通过 TYHD SDK (基于 DirectKS 的版本) 支持更多的采集格式

视频处理功能

使用两条视频处理流水线，每条流水线的处理带宽可达 180M 像素/s完全达到 10-bit 视频处理

视频剪裁

视频缩放

视频去隔行

两场行交错

两场混合

仅顶场

仅底场

视频宽高比变换

自动或手动选择输入视频宽高比

自动或手动选择采集视频宽高比

三种宽高比变换模式：忽略（各向异性）、剪裁、填充（上下或左右填充黑边）

视频色彩空间转换

自动或手动选择输入色彩空间和量化范围

自动或手动选择采集色彩空间、量化范围和饱和度范围

支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间

支持有限或完整的量化范围

支持有限、完整和扩充色域的饱和范围

视频帧率变换

视频 OSD 合成

支持 PNG 格式 OSD 画面（最大画幅为 2048×2160）

通过 SDK 支持动态加载 RGBA OSD 画面

一机多卡

支持同一个系统中安装多片卡

板载拨码开关，从 0 到 F，提供 16 个编号，用于对卡进行编号

当拨码开关设定 1 时，系统硬件设备树中将显示：“01：Pro Capture AIO”，以此类推在用户软件中显示的视频音频设

备也将包含卡的编号

多路采集流

对于任一路输入信号可输出任意路采集流

可以对每一路采集流单独设置剪裁、宽高比、色彩空间、分辨率、帧率、去隔行方式、色彩调节、OSD 等属性。

支持超低延迟64 行视频延迟

通过 SDK 实现部分完成通知模式

时间戳和 A/V 同步

基于硬件实现的 100ns 高分辨率时钟

音频帧 (192 个音频采样) 和视频帧都被硬件时钟标记到达采集卡的时间戳硬件时钟可跨卡同步（通过 SDK 实现）

视频采集 SG-DMA

在 PCIe 2.x 的系统中每路 DMA 带宽可达约 400MB/s

在 PCIe 1.x 的系统中每路 DMA 带宽可达约 200MB/s

支持自动检测 Intel GPU 块状图像表面

支持 AMD GPU 的 DirectGMA

支持 Nvidia GPU 的 GPUDirect

SDK

TYHD SDK for DirectShow 为开发者提供了快速的整合采集卡扩展特性的途径 (Windows)

TYHD SDK for DirectKS 可以为开发者提供比较灵活性和较高的性能（Windows）

Windows 驱动程序自定义修改

所有的选项都可以通过注册表进行三级的管理：所有设备，特定型号和特定设备视频、音频、十字交叉过滤器名称可通过

注册表定制

固件升级

在同一系统中的多片卡可以同时升级

当采集卡未被占用时无需关闭电源即可完成卡的升级

安全升级，升级过程中出现断电、系统崩溃等异常情况后固件会自动恢复至出厂版本（仅适用于 1.21 及更高版本的固件）

LED指示灯

LED 灯的状态显示了每一路的工作状态：空闲，输入信号已锁定，内存错误或 FPGA 配置错误

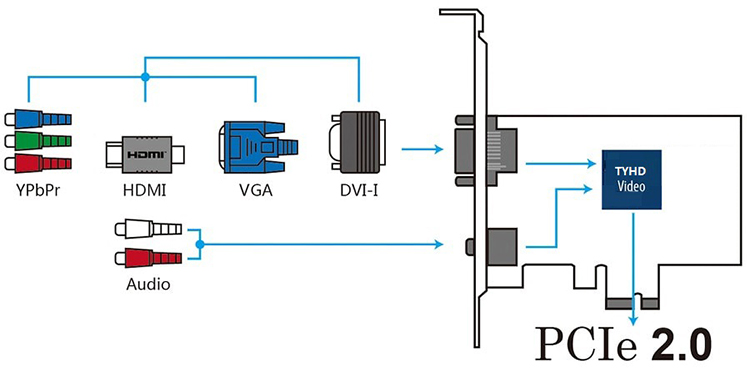

输入接口

DVI-I

DVI 1.0

HDMI 1.4a（通过转接线）

VGA （通过 DVI 转 VGA 转换头）

分量信号（通过转接线）HDMI 1.4a

3.5mm Phone Jack

Line in

主机接口

PCIe Gen2 x1

几何大小

半高 PCIe x1 扩展卡

92.76mm x 68.88mm （不含 PCIe 挡板）

配件

DVI 转 VGA 转接器

DVI-I 转 HDMI + 分量信号 转接线缆

半高 PCIe 挡板

功耗

12V 电源的最大电流: ~0.35 A

3.3V 电源的最大电流: ~0.17 A

最大功耗： ~4.68 W

工作环境

操作温度：0 到 40 摄氏度

保存温度：–20 到 70 摄氏度

相对湿度：5% 到 90%（非冷凝状态）

支持的操作系统

Windows 7/8/8.1/10/2008/2008 R2/2012 （x86 & x64）

Linux (基于 V4L2，支持 x86，x64 & ARM 架构)

OS X 10.9–10.11

macOS 10.12

支持的APIs

Windows

DirectShow

DirectKS

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

支持的软件

VLC

VirtualDub

OBS

xSplit

vMix

VidBlaster

Wirecast

Microsoft Media Encoder

Adobe Flash Media Encoder

任何其它使用 DirectShow 或 V4L2 编程接口的编码或流媒体软件
